Unité de refroidissement Batch-off

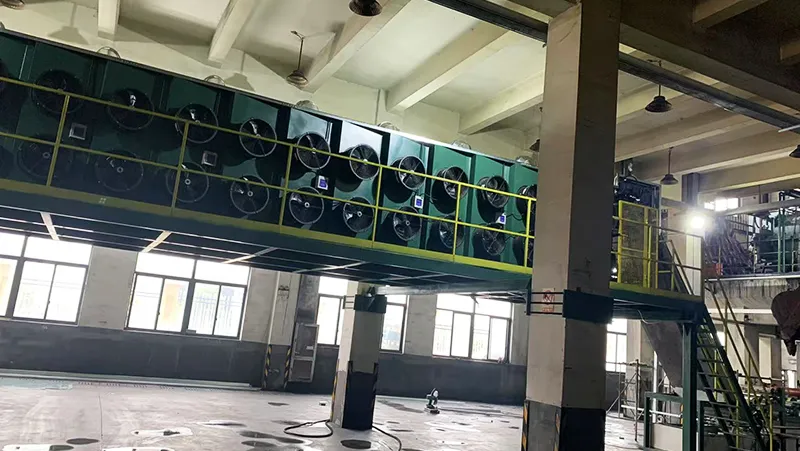

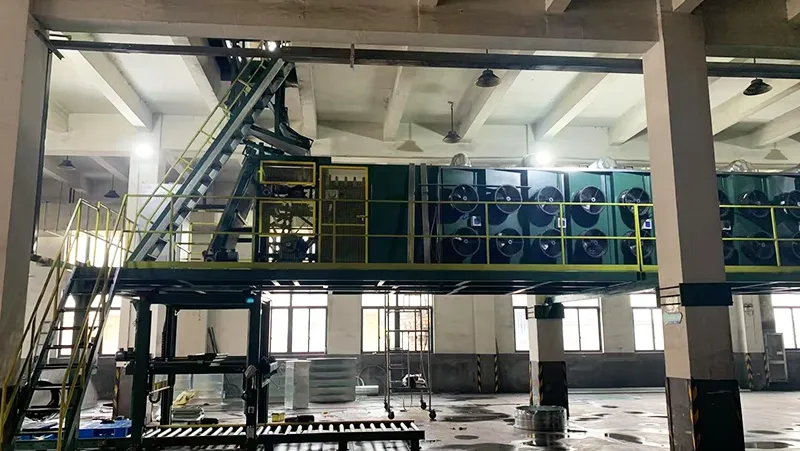

Machine batch-off de type suspendu
Vidéo

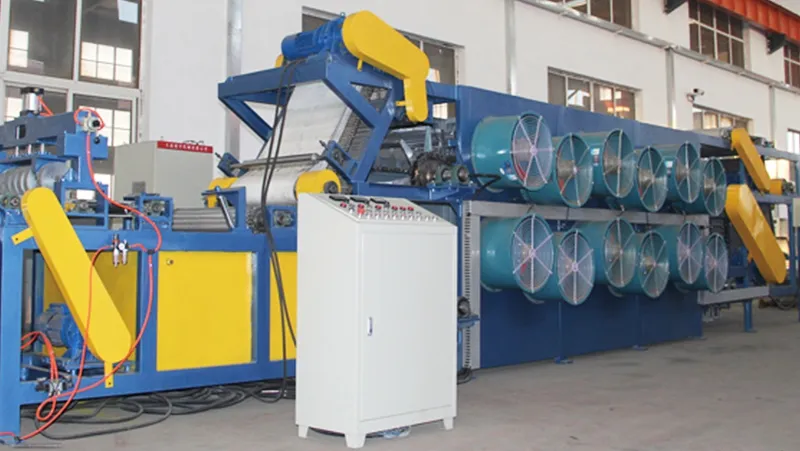

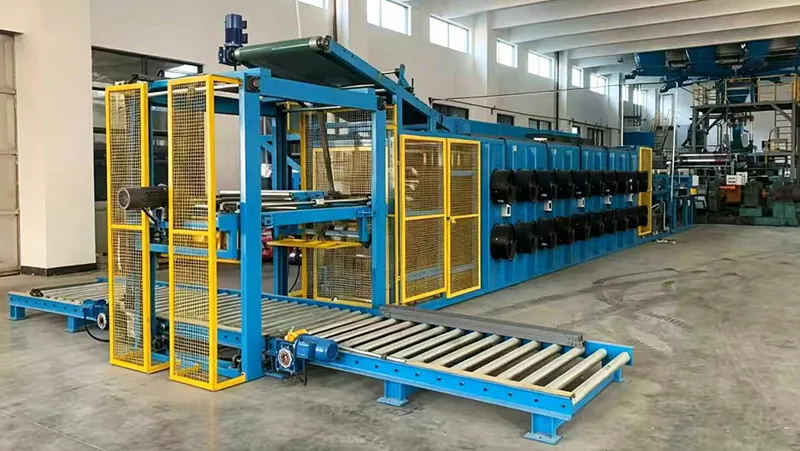

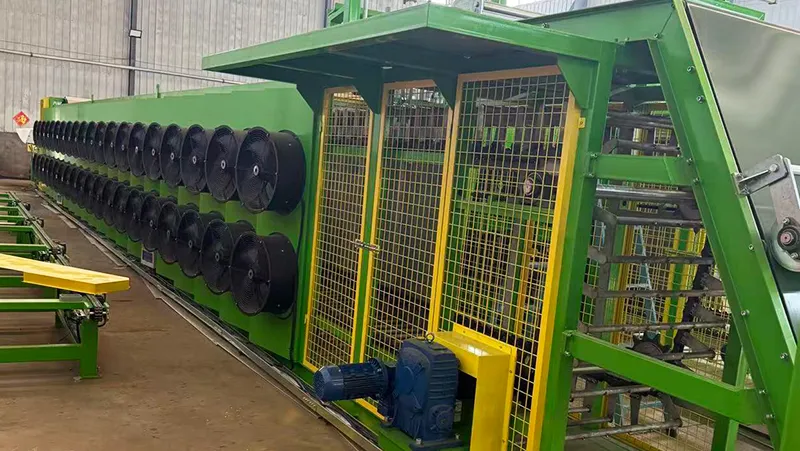

Machine batch-off de type au sol
Les machines de refroidisseur (Batch-Off), également appelées lignes de refroidissement du caoutchouc, sont utilisées après le mélange interne pour refroidir, transporter et préparer les feuilles de caoutchouc pour l'étape de production suivante. Les lignes de refroidissement du caoutchouc couvrent généralement des opérations telles que le prélèvement des feuilles, l'impression, le refendage, le convoyage, le trempage dans un agent séparateur, le levage, le refroidissement, la découpe et l'empilage.
Spécifications techniques
| Modèle | | | |
| Largeur de la feuille de caoutchouc (mm) | 600 | 800 | 900 |
| Épaisseur de la feuille (mm) | 4–12 | 4–12 | 4–12 |
| Vitesse de ligne max. (m/min) | 35 (variateur de fréquence) | 40 (variateur de fréquence) | 45 (variateur de fréquence) |
| Entraxe des barres de suspension (mm) | 100–150 (généralement 101,6 ou 127) | 100–150 (généralement 101,6 ou 127) | 100–150 (généralement 101,6 ou 127) |
| Longueur de suspension | Selon les besoins du client | Selon les besoins du client | Selon les besoins du client |
| Capacité de stockage du caoutchouc | Selon les besoins du client | Selon les besoins du client | Selon les besoins du client |
| Type de refroidissement | Refroidissement par air (ventilateurs axiaux bas bruit) | Refroidissement par air (ventilateurs axiaux bas bruit) | Refroidissement par air (ventilateurs axiaux bas bruit) |
| Nombre de ventilateurs | 8–14 | 14–52 | 24–64 |
| Température de la feuille après refroidissement | 5°C au-dessus de l'ambiante, max. 40°C | 5°C au-dessus de l'ambiante, max. 40°C | 5°C au-dessus de l'ambiante, max. 40°C |
| Mode de fonctionnement des barres de suspension | Continu ou par pas | Continu ou par pas | Continu ou par pas |
| Configuration de la machine | Au sol ou suspendue | Au sol ou suspendue | Au sol ou suspendue |
Caractéristiques

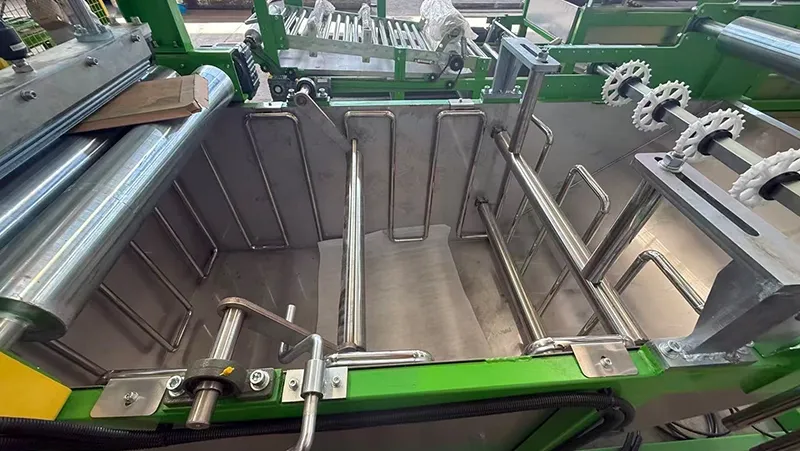

- Équipées de grands bacs de trempage à agent démoulant, combinés à une eau de refroidissement en circulation, contribuant à améliorer l'effet de refroidissement sur la feuille de caoutchouc.
- Les machines batch-off peuvent soit découper et empiler les feuilles, soit empiler le caoutchouc en continu sur des palettes, selon les différents besoins de production.
- La régulation de vitesse à fréquence variable et l'automatisation par automate programmable (PLC) contribuent à un fonctionnement plus stable, avec des structures de type au sol et de type suspendu disponibles.
- La conception modulaire facilite le transport et l'installation.
