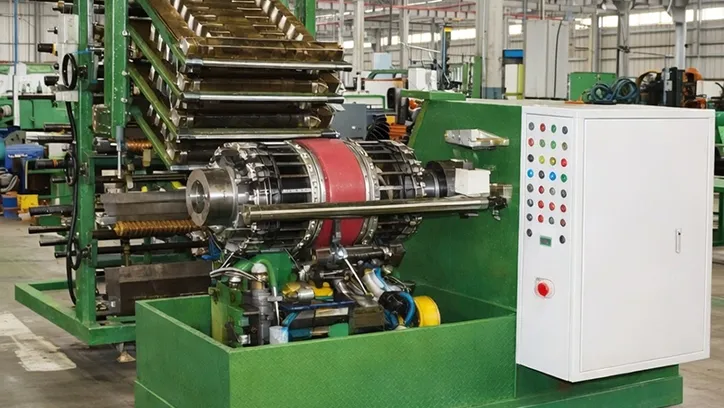

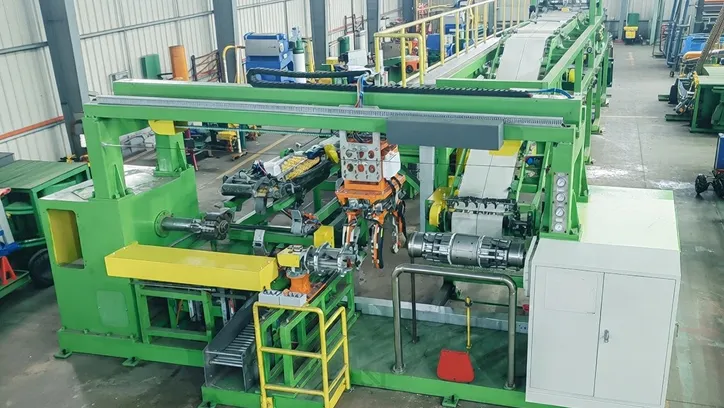

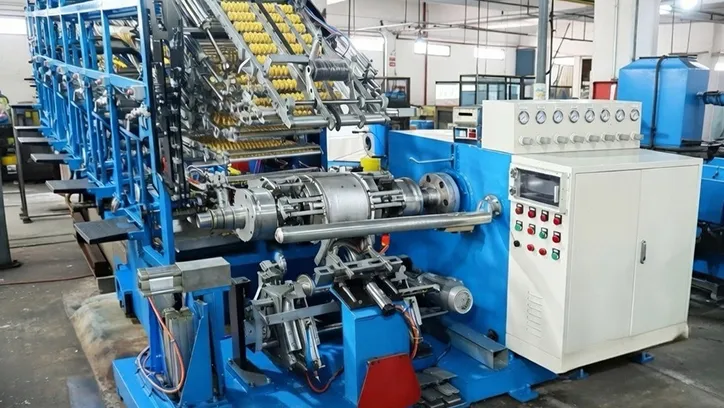

Machine de confection de pneus de moto
(relevage à ressort)
Vidéo
Les machines de confection de pneumatiques pour motocyclettes à système de retournement par ressort sont spécialement conçues pour la production de pneus moto, y compris les pneus tubeless. Le cycle de fabrication intègre, en une seule opération, le dépôt de la nappe, la pose des tringles métalliques et le retournement de la nappe. Ce procédé garantit une carcasse d'une régularité optimale tout en limitant les interventions manuelles sur la chaîne de production. Ces équipements sont particulièrement adaptés aux lignes de fabrication recherchant une qualité constante et un haut degré d'automatisation.
Spécifications techniques
| Modèle | | |
| Type de confection | Expansion sur tambour plat | Expansion sur tambour plat |
| Taille de pneu applicable (pouces) | 8 à 15" | 16 à 21" |
| Nombre d'étages du râtelier d'alimentation | 4 | 4 |
| Largeur de la nappe de câble (mm) | ≤ 500 | ≤ 500 |
| Diamètre du rouleau de nappe textile (mm) | ≤ 450 | ≤ 450 |
| Diamètre du rouleau de gomme intérieure (mm) | ≤ 250 | ≤ 250 |
| Vitesse de confection (tr/min) | 35 / 120 | 35 / 120 |
| Puissance du moteur (kW) | Machine principale: 2,2 ; magasin: 0,75 × 4 | Machine principale: 2,2 ; magasin: 0,75 × 4 |
| Dimensions hors tout (L × l × H) (mm) | 3800 × 2260 × 1930 | 3800 × 2260 × 1930 |
| Poids (kg) | 3300 | 3300 |
Caractéristiques
- Le cycle complet de confection du pneu est exécuté en une seule opération sur un tambour unique.
- La chambre à air et la nappe de câble sont positionnées selon un agencement en stratification inférieure.
- La formation optimisée du joint de bande de roulement limite les risques de fissuration latérale et diminue les interventions manuelles de reprise.
- Un système auxiliaire de contrôle de longueur et d'inspection de la nappe permet de prévenir les défauts liés à une nappe insuffisante ou manquante lors de la confection.
