Ligne de vulcanisation pour bandes transporteuses à câbles d'acier
Nous contacter

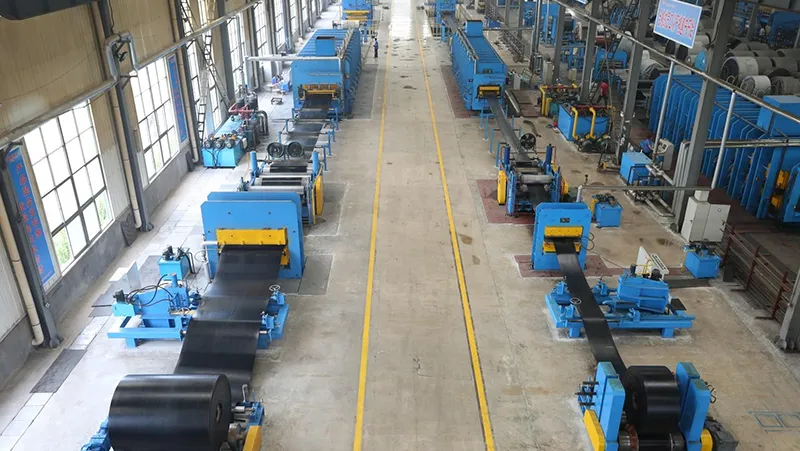

Les lignes de vulcanisation pour bandes transporteuses à câble d'acier et à carcasse textile sont largement utilisées pour former, vulcaniser et finir les bandes transporteuses dans le cadre d'un processus de production continu. Elles prennent en charge des étapes clés telles que le formage de la carcasse de la bande, la vulcanisation sous chaleur et pression, la coupe à longueur fixe et l'enroulement pour l'emballage. En combinant un chauffage et une pression contrôlés avec une gestion stable du processus, la ligne contribue à améliorer la résistance d'adhérence entre les couches, à renforcer la durabilité globale de la bande et à maintenir des dimensions plus constantes tout au long de la production. Elles sont adaptées à la fabrication de bandes transporteuses nécessitant des performances fiables dans des conditions de travail exigeantes.

Spécifications techniques
Paramètre 1400 × 12600 (10000) 1600 × 16600 (10000) 1800 × 16600 (10000) 2000 × 12600 (10000) 2200 × 12600 (10000) 2400 × 12600 (10000) 2600 × 12600 (10000)
Effort de fermeture nominal (MN)
70.56 / 56.00 106.24 / 64.00 119.52 / 72.00 100.8 / 80.00 110.88 / 88.00 120.96 / 96.00 131.04 / 104.00
Dimensions du plateau chauffant (L × l) (mm)
1400 × 12600 (10000) 1600 × 16600 (10000) 1800 × 16600 (10000) 2000 × 12600 (10000) 2200 × 12600 (10000) 2400 × 12600 (10000) 2600 × 12600 (10000)
Pression unitaire sur le plateau chauffant (N/mm²)
4 4 4 4 4 4 4
Diamètre du vérin hydraulique (mm)
450 / 450 500 / 500 560 / 560 600 / 600 650 / 650 650 / 650 720 / 720
Nombre de vérins hydrauliques (unités)
24 / 20 32 / 20 28 / 18 20 / 16 20 / 16 22 / 18 20 / 16
Force de serrage (kN)
720 840 960 1320 1450 1580 1710
Force de tension (kN)
576 672 768 1056 1160 1265 1370
Tension initiale max. par câble d'acier (N)
400 400 400 400 400 400 400
Tension max. par câble d'acier (N)
4000 4000 4000 4000 4000 4000 4000
Pression de vapeur (MPa)
0.35–0.8 0.35–0.8 0.35–0.8 0.35–0.8 0.35–0.8 0.35–0.8 0.35–0.8
Pression d'eau de refroidissement (MPa)
0.3 0.3 0.3 0.3 0.3 0.3 0.3
Composants principaux

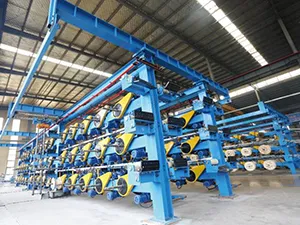

  • support de déroulagesupport de déroulage

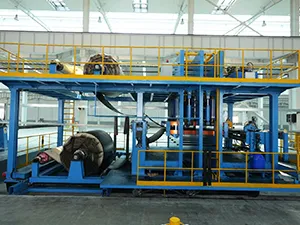

  • Chariot de conformationChariot de conformation

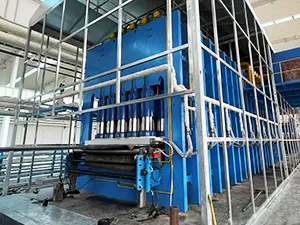

  • Presse de vulcanisationPresse de vulcanisation

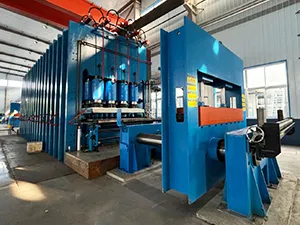

  • Machine de serrage et d'étirement / Dispositif de serrage et d'étirementMachine de serrage et d'étirement / Dispositif de serrage et d'étirement

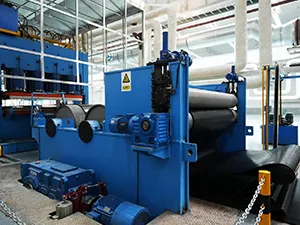

  • Machine polyvalente de traction pour bande / Machine de tirage de bande multifonctionMachine polyvalente de traction pour bande / Machine de tirage de bande multifonction

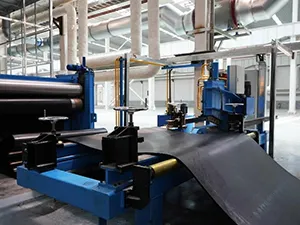

  • Machine de coupe hydraulique / Découpeuse hydrauliqueMachine de coupe hydraulique / Découpeuse hydraulique

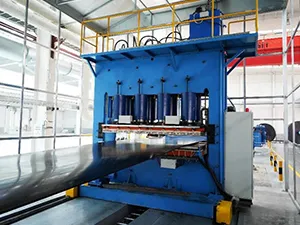

  • Presse de vulcanisation pour réparation / Presse de vulcanisation sectionnellePresse de vulcanisation pour réparation / Presse de vulcanisation sectionnelle

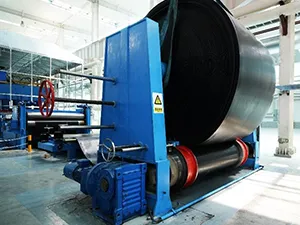

  • Machine d'enroulement et d'emballageMachine d'enroulement et d'emballage

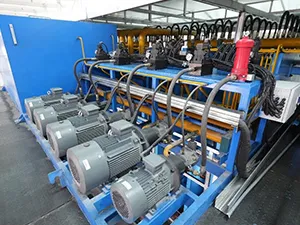

  • Système hydrauliqueSystème hydraulique
