Ligne d'enroulement de câbles d'acier pour chenilles en caoutchouc

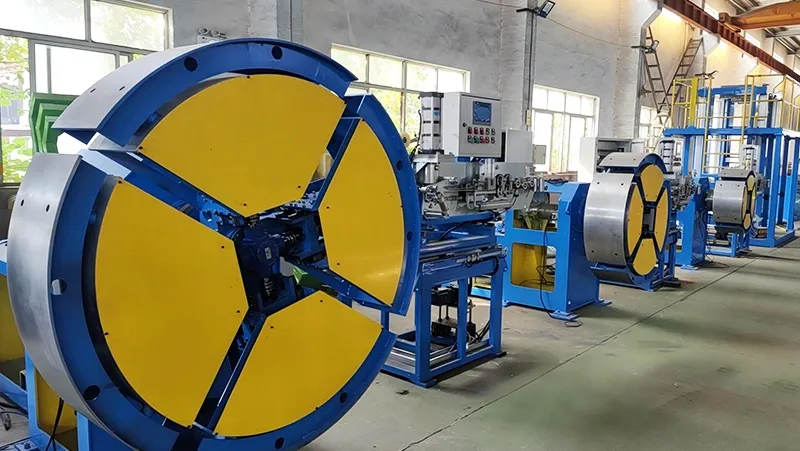

La fonction principale des lignes d'enroulement de câbles d'acier pour chenilles en caoutchouc est de construire la couche de renfort en câbles d'acier à l'intérieur de la chenille en caoutchouc. Un câble d'acier unique, gainé de caoutchouc, est enroulé sur le tambour de formage selon un motif en spirale serrée, la largeur d'enroulement et le nombre de tours étant définis via le système de commande. Cela permet de former différentes spécifications de bandes de câbles d'acier sur le même tambour, avec un placement des câbles plus précis et une tension plus régulière, ce qui est essentiel pour la solidité globale de la couche de renfort et la qualité de la chenille en caoutchouc finie.

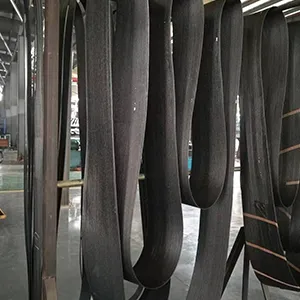

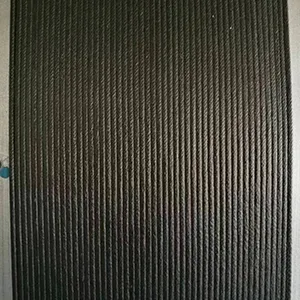

Échantillons
Spécifications techniques
| Plage de diamètre de câble d'acier applicable (mm) | Ø1.4–Ø6.4 |
| Plage de circonférence de bande de câble d'acier applicable (mm) | 1400–12000 |
| Circonférence de bobinage réglable max. (mm) | 700 |
| Largeur de traverse (mm) | 320 |
| Vitesse de bobinage max. (m/min) | 80 |
| Longueur de stockage max. du câble d'acier (m) | 100 |
| Vitesse de traction max. (m/min) | 110 |
| Efficacité de production (exemple : L = 4950 mm, 23 spires) | 2 min par bande |
Caractéristiques
- Un même tambour de formage peut être utilisé pour des bandes de câbles d'acier de spécifications différentes.

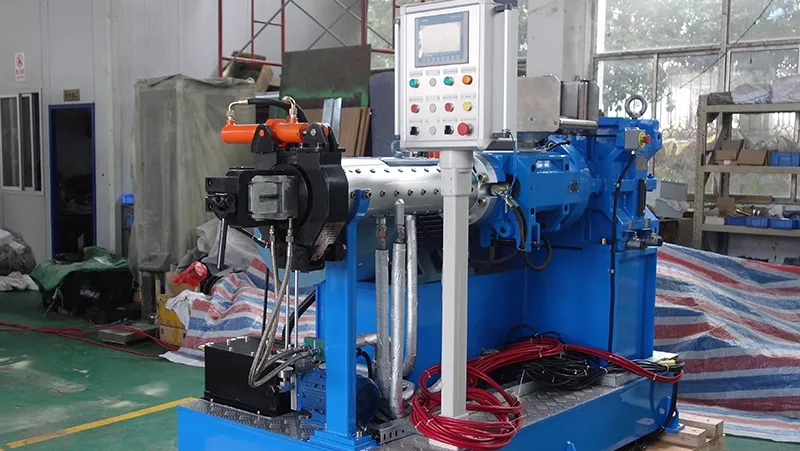

- Le gainage caoutchouc, le convoyage, le contrôle de tension, l'enroulement et l'agencement des câbles sont gérés par le système de commande pour un enroulement plus précis.
- Le câble d'acier gainé de caoutchouc remplace l'ancien procédé de trempage, ce qui réduit l'utilisation d'essence et améliore la sécurité et l'efficacité de la production.
- Un système de contrôle de tension permet de maintenir une force plus régulière sur chaque tour, ce qui contribue à la solidité globale de la couche de câbles d'acier et à la qualité de la chenille en caoutchouc finie.
