Extrudeuse triplex
Vidéo

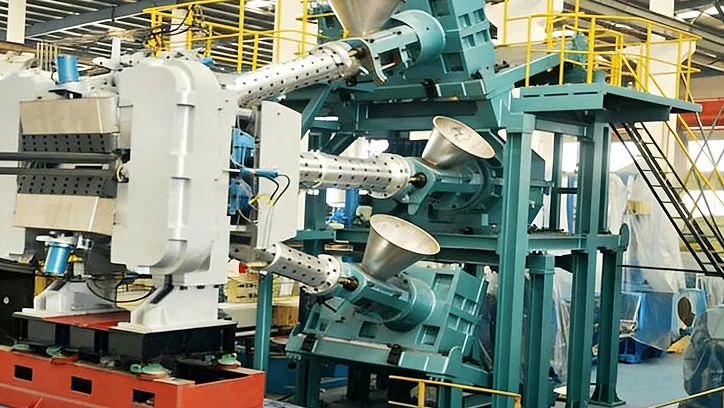

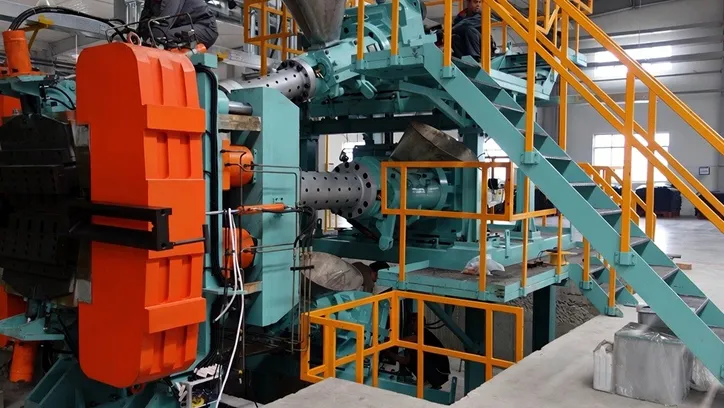

Dans la production de pneus, les extrudeuses triplex sont utilisées lorsque trois composés de caoutchouc doivent être combinés en un seul profilé. Elles sont principalement utilisées pour la bande de roulement, le flanc et l'apex des différents types de pneus, y compris les pneus radiaux pour voitures particulières et camions légers, les pneus radiaux pour camions et autobus, les pneus à carcasse diagonale et les pneus hors-route. Ce type d'extrudeuse convient aux lignes de production qui exigent un contrôle plus strict de la précision du profilé, de la répartition des composés et de la régularité de l'extrusion.
Spécifications techniques
| Diamètre de la vis (mm) | 90/90/120 | 120/150/150 | 120/150/200 | 200/250/200 | ||
| Rapport L/D | 14/14/14 | 16/16/16 | 16/16/16 | 16/16/16 | ||
| Vitesse max. de la vis (tr/min) | 60/60/50 | 50/43/43 | 50/43/43 | 33/26/33 | ||
| Dimensions de la trémie (mm) | 120x80 / 120x80 / 160x110 | 160x110 / 200x165 / 200x165 | 160x110 / 200x165 / 260x210 | 260x210 / 340x208 / 260x210 | ||
| Nombre de rangées de broches | 8/8/10 | 12/10/10 | 12/10/12 | 12/12/12 | ||
| Broches par rangée | 6/6/6 | 6/8/8 | 6/8/10 | 10/12/10 | ||
| Modèle du moteur d'extrusion | Z4-180-41 / Z4-180-41 / Z4-225-11 | Z4-225-11 / Z4-250-41 / Z4-250-41 | Z4-225-11 / Z4-250-41 / Z4-315-12 | Z4-315-12 / Z4-355-12 / Z4-315-12 | ||
| Puissance (kW) | 55/55/110 | 110/220/220 | 110/220/355 | 355/450/355 | ||
| Zones de circulation d'eau chaude | 10 | 10 | 11 | 13 | ||
| 144 | 144 | 156 | 180 | ||
| Débit max. (kg/h) | 360/360/800 | 800/1500/1500 | 800/1500/2600 | 2600/3600/2600 | ||
| Dimensions hors tout (L × l × H) (mm) | 4600/2600/3300 | 7400/3600/3800 | 7800/3900/4200 | 9980/5816/6880 |
Caractéristiques
- La tête de coextrusion est entièrement contrôlée hydrauliquement, ce qui permet une ouverture, une fermeture et un verrouillage plus fluides pendant la production.
- Des pièces telles que la plaque de canal d'écoulement, l'insert de préformage et la plaque de filière peuvent être changées selon les spécifications du produit, afin de maintenir des dimensions d'extrusion plus régulières.
- Équipée d'une régulation de température PID pour ajuster automatiquement la plage définie pendant la production, aidant la matière à rester à la bonne température pour l'extrusion.
