Presse de vulcanisation hydraulique

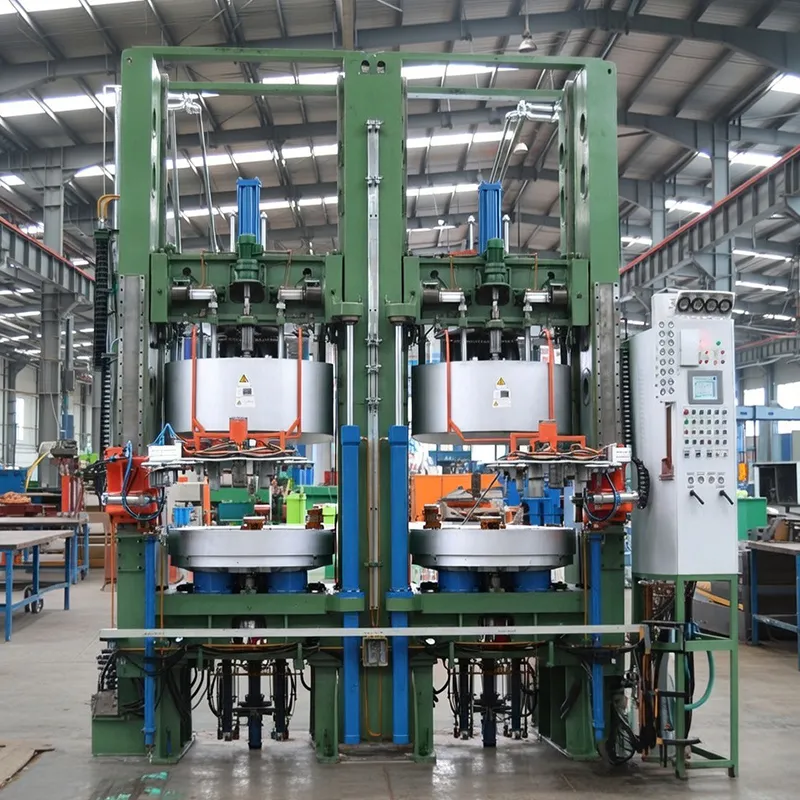

Presse de vulcanisation pour pneus radiaux poids lourd et bus (Presse de vulcanisation TBR)
Les presses de vulcanisation de pneus hydrauliques pour pneus radiaux de camions et d'autobus peuvent être utilisées à la fois pour la vulcanisation de pneus TBR et de pneus à carcasse diagonale, avec des procédés à l'azote ou à la vapeur. Une structure à châssis à plaques latérales à double moule avec unités indépendantes est combinée à une ouverture et fermeture de moule par guidage à rouleaux ou par guidage linéaire, un verrouillage par goupilles sur plaques latérales, une application de pression par quatre vérins pour chaque moule, des plateaux chauffants pour le chauffage des moules, et un mécanisme central de type BOM pour une opération de vulcanisation plus stable.
Spécifications techniques
| Modèle | Unité | |||||
| Taille de la presse | 63.5" | 65.5" | 70" | R70" | ||
| Nombre de chambres de vulcanisation | 2 | 2 | 2 | 2 | ||
| Diamètre intérieur du capot isolant de la chambre de vulcanisation | mm | Ø1600 | Ø1665 | Ø1750 | Ø1780 | |
| Force de serrage maximale | KN | 3800 × 2 | 4580 × 2 | 4600 × 2 | 4700 × 2 | |
| Hauteur du moule de vulcanisation | mm | 400–700 | 400–700 | 400–700 | 560–640 | |
| Configuration du mécanisme central | BOM | BOM | BOM | RIB | ||
| Diamètre de tringle applicable | pouces | 20-25 | 16-25 | 20-25 | 20-25 | |
| Diamètre extérieur max. du pneu vulcanisé | Moule segmenté | mm | Ø1135 | Ø1230 | Ø1300 | Ø1340 |
| Moule deux pièces | mm | Ø1235 | Ø1300 | Ø1400 | ||
| Largeur de section max. du pneu vulcanisé | mm | 500 | 500 | 500 | 500 | |
| Hauteur max. du pneu cru | mm | 650 | 700 | 600 | 720 | |
| Temps théorique d'ouverture/fermeture | s | 40 | 40 | 40 | 40 | |
| Poids max. pour la manutention par préhenseur mécanique | Kg | 150 | 150 | 150 | 150 | |
| Poids max. du moule | Kg | 6500 | 6500 | 6500 | 6500 | |
| Pression d'huile haute pression | Mpa | 16 | 16 | 16 | 16 | |
| Pression d'huile basse pression | Mpa | 8 | 8 | 8 | 8 | |
| Pression max. du milieu de vulcanisation externe | Mpa | 1.4 | ||||
| Pression max. du milieu de vulcanisation interne | Mpa | 2.8 | ||||
| Pression hydraulique | Mpa | 2.1 | ||||
| Pression d'alimentation en air de puissance | Mpa | 0.7 | ||||
| Pression d'alimentation en air de commande | Mpa | 0.35 | ||||
| Dimensions hors tout (L × l × H) | (m) | 5.9 × 4.2 × 7.0 | 6.0 × 6.5 × 7.4 | 6.0 × 4.2 × 7.8 | 6.0 × 4.2 × 7.5 | |
| Taille de pneu max. applicable | 340/85R24 | 380/70R24 | 17.5R25 | 17.5R25 | ||
Caractéristiques
- Une seule station hydraulique peut être utilisée pour alimenter une seule presse de vulcanisation ou jusqu'à cinq presses de vulcanisation, selon l'organisation de la production.
- Le pilotage par automate programmable (PLC) constitue le cœur du contrôle en temps réel, tandis qu'un ordinateur industriel sert d'interface opérateur pour le réglage des paramètres, la collecte de données en temps réel, le stockage, les alarmes et la consultation de l'historique pendant la vulcanisation.
- Une interface Ethernet est fournie pour permettre la mise en réseau de plusieurs presses de vulcanisation.
- Les configurations optionnelles comprennent le réglage électrique du moule, l'entraînement de moule segmenté, le post-gonflage et les dispositifs de stockage de pneus.
